У нас на заводе один раз пропустили этап кислотной мойки после щёлочи. Через три дня в ЦКТ появился белый налёт, а пиво на розливе дало помутнение. Пришлось сливать 10 тонн. С тех пор порядок этапов и температуры это закон.
Короткий ответ
Правильный цикл CIP состоит из пяти этапов: ополаскивание водой, щелочная мойка (2–3% NaOH, 70°C, 15–30 мин), промежуточное ополаскивание, кислотная мойка (1–2% фосфорная кислота, 40–50°C, 15–30 мин), дезинфекция (надуксусная кислота 0,04–0,2%, 20 мин) и финальное ополаскивание. Полный цикл занимает 1–2 часа. Без каждого этапа на оборудовании остаются белок, жир, минеральные отложения и бактерии, которые портят пиво.
CIP-мойка напрямую влияет на экономику производства. Одна ошибка на этапе мойки может стоить десятков тысяч рублей. Поэтому нужно понимать, что происходит на каждом этапе и какие параметры критичны.
Что такое CIP и почему это не ручная мойка?
CIP (Clean-in-place) это метод очистки внутренних поверхностей трубопроводов, резервуаров и теплообменников без разборки. В промышленности его начали внедрять в 1950-е годы. До этого оборудование разбирали вручную и мыли по частям. На современной пивоварне CIP-система включает ёмкости для химикатов, пластинчатые теплообменники для поддержания температуры, насосы для циркуляции и форсунки (распылители или вращающиеся головки).
CIP-системы бывают стационарные (встроенные в трубопроводную обвязку) и мобильные (передвижные станции на колёсах). Для мини-пивоварен чаще используют мобильные, их можно подключать к разным резервуарам. Стационарные системы дороже, но позволяют автоматизировать цикл и сократить время между операциями.

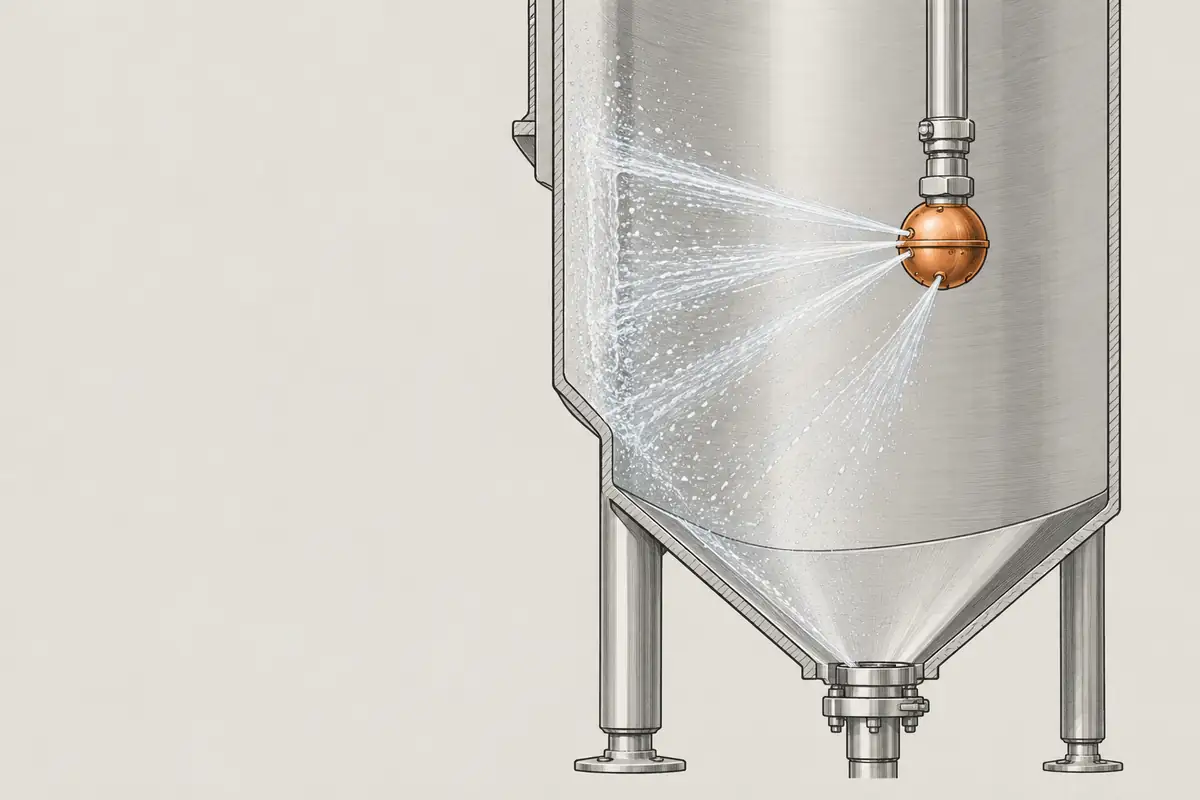

Циркуляция раствора под давлением через форсунки обеспечивает турбулентный поток. Минимальная скорость жидкости 1,5 м/с. Если скорость ниже, поток становится ламинарным и не смывает загрязнения. Форсунки бывают статические (с неподвижными отверстиями) и вращающиеся (роторные). Вращающиеся форсунки дают более равномерное покрытие, но требуют большего давления.
Как устроен правильный цикл мойки?
Последовательность этапов сложилась за десятилетия практики. Нарушать порядок нельзя: щёлочь сначала убирает органику, потом кислота снимает минеральные отложения и нейтрализует остатки щёлочи. Дезинфекция убивает микроорганизмы, которые могли выжить.
Время каждого этапа может варьироваться. Для сильно загрязнённого оборудования (например, после варки тёмного пива) щелочную мойку продлевают до 30 минут. Для ЦКТ после светлого пива хватает 15 минут. Температура тоже может меняться: для варочного котла нужна 70°C, для ЦКТ иногда достаточно 60°C, если загрязнение небольшое.
| Этап | Температура | Вещество | Концентрация | Время | Назначение |
|---|---|---|---|---|---|
| Предварительное ополаскивание | Холодная вода | Вода | – | 2–3 мин | Смыть остатки пива и сусла |
| Щелочная мойка | 70°C | NaOH (гидроксид натрия) | 2–3% | 15–30 мин | Растворяет белки, жиры, углеводы |
| Промежуточное ополаскивание | Горячая вода | Вода | – | 2–3 мин | Удалить остатки щёлочи |
| Кислотная мойка | 40–50°C | Фосфорная кислота (H₃PO₄) | 1–2% | 15–30 мин | Удаляет минеральные отложения, нейтрализует щёлочь |
| Дезинфекция | 5–20°C | Надуксусная кислота (НУК) | 0,04–0,2% | 20–30 мин | Уничтожает бактерии и дрожжи |
| Финальное ополаскивание | Холодная вода | Вода | – | 2–3 мин | Удалить остатки дезинфектанта |
Полный цикл занимает 1–2 часа. Для варочного котла щелочную мойку делают при 70°C с концентрацией 2–3% NaOH. Для линии розлива можно снизить до 1%.
Щёлочь: что убирает и почему не просто вода?
Гидроксид натрия (NaOH) это основное моющее средство в пивоварении. Он омыляет жиры, растворяет белки и углеводы. Работает заметно лучше выше +65°C. На практике для варочного цеха держат 70°C. Если температура ниже 50°C, щёлочь работает плохо, остаётся биоплёнка.
Концентрация 1–4% в зависимости от загрязнения. Для ЦКТ после брожения хватает 2%. Для варочного котла с пригоревшим суслом нужно 3%. Стоит учесть: в жёсткой воде 2% раствор NaOH может помутнеть из-за осаждения солей. Поэтому в промышленные составы добавляют комплексообразующие агенты (хелаты).
Вместо гидроксида натрия иногда используют гидроксид калия (KOH). Он дороже, но лучше растворяется в жёсткой воде и меньше пенится. Однако NaOH остаётся стандартом из-за низкой цены. Выбор зависит от жёсткости воды на конкретном предприятии.
Кислота: зачем мыть кислотой после щёлочи?
Щёлочь не убирает минеральные отложения (соли жёсткости, оксалаты). Они накапливаются на стенках и становятся убежищем для бактерий. Кислота растворяет эти отложения. Также она нейтрализует остатки щёлочи, предотвращая коррозию нержавейки.
Температура кислотной мойки ниже, чем щелочной: 40–50°C. На холодной воде реакция замедляется, а выше 60°C фосфорная кислота начинает агрессивно воздействовать на пассивирующий слой. Рабочая концентрация фосфорной кислоты 1–2%. Если вода очень жёсткая (высокогорные районы), используют азотную кислоту: она сильнее справляется с толстыми отложениями.
Азотная кислота агрессивнее фосфорной, поэтому после неё требуется более тщательное ополаскивание. Также она может повредить уплотнения из EPDM, если концентрация превышает 2%. Для обычных условий фосфорная кислота предпочтительнее.
Никогда не смешивайте щёлочь и кислоту в одной ёмкости. Реакция нейтрализации экзотермическая, с выделением тепла и брызг. Между этапами обязательно делайте промежуточное ополаскивание горячей водой.
Дезинфекция: какой дезинфектант выбрать?
После кислоты оборудование чистое, но не стерильное. Дезинфекция убивает оставшиеся микроорганизмы: Lactobacillus, Pediococcus, дикие дрожжи, плесени. Выбор дезинфектанта зависит от объёма производства и бюджета.
| Дезинфектант | Концентрация | Температура | Время | Плюсы | Минусы |
|---|---|---|---|---|---|
| Надуксусная кислота (НУК) | 0,04–0,2% | 5–20°C | 20–30 мин | Широкий спектр, разлагается на безопасные компоненты | Дорогой, разъедает латекс |
| Перекись водорода | 3–6% (пром.) | Комнатная | 20 мин | Не требует ополаскивания, работает при низких температурах | Медленнее окисляет органику |
| Диоксид хлора | 33 мг/дм³ (бактерицид); 49,5 мг/дм³ (вирулицид) | Любая | По протоколу | Широкий спектр действия, убивает бактериофаги | Требует точной дозировки |
| Хлорсодержащие (ЛЮИР, таблетки) | 1 ст.л. на 4 л воды | Комнатная | 15 мин | Дёшево | Обязательно ополаскивание (риск хлорфенолов) |
| Йодофоры | 10 мл йода на 20 л воды | Комнатная | 30 мин | Не требует ополаскивания | Может окрасить оборудование |
Для промышленных пивоварен чаще всего используют надуксусную кислоту (НУК). Она разлагается на уксусную кислоту и кислород, не оставляя токсичных остатков. Для мини-пивоварен подходит перекись водорода: она дёшева и не требует финального ополаскивания. Хлорсодержащие средства требуют тщательного смыва, иначе хлор реагирует с фенолами пива, давая неприятный привкус.
Надуксусная кислота лучше всего подходит для ЦКТ и трубопроводов, так как не оставляет запаха при правильном ополаскивании. Перекись водорода удобна для линий розлива, где скорость имеет значение.
Почему контаминация убивает пиво и как её предотвратить?
В пиве обнаружено более 100 видов бактерий и 18–20 видов диких дрожжей. Основные спойлеры: Lactobacillus, Pediococcus, Megasphaera, Pectinatus (бактерии) и Brettanomyces, дикие Saccharomyces (дрожжи). Источники контаминации: упаковочная система (~50% заражений), оборудование (трубопроводы, клапаны, теплообменники), воздух, вода, сырьё.
Одна пропущенная мойка может привести к биоплёнке, которая не смывается обычным циклом. Биоплёнка образуется в течение 2–3 дней, если оборудование остаётся влажным после неполной мойки. Она защищает бактерии от дезинфектантов, поэтому её сложно удалить без механического воздействия.
Последствия: кислый вкус, помутнение, фенольный запах. Стоимость порчи партии от нескольких тысяч до сотен тысяч рублей. На крупном заводе потеря 10 000 л пива это убыток около 500 000–1 000 000 рублей.
Качество мойки проверяют смывами с поверхности после CIP. Их высевают на питательные среды (агар) и считают колонии (CFU). Порог контаминации воздуха: 40 CFU на 80 литров воздуха указывает на проблемную зону.
Основные параметры CIP, которые нельзя игнорировать
Кроме температуры и концентрации, имеют значение скорость циркуляции, давление и качество воды.
| Параметр | Значение | Почему это важно |
|---|---|---|
| Скорость циркуляции | ≥ 1,5 м/с | Турбулентный поток смывает грязь; ламинарный оставляет осадок |
| Давление в форсунках | 3–5 bar (типично) | Низкое давление даёт плохой контакт с поверхностью |
| pH щелочного раствора | ~13–14 | Ниже pH не омыляет жир |
| pH кислотного раствора | ~1–2 | Ниже pH даёт риск коррозии нержавейки |
| Жёсткость воды для CIP | ≤ 5 мг-экв/л | Минеральные отложения на стенках |
Если вода жёсткая, перед CIP ставят умягчение или добавляют хелаты. Нагрев раствора до 70°C требует точного поддержания температуры. Для этого используют пластинчатые теплообменники и регулирующие клапаны. Подробнее о системах нагрева можно почитать в статье про CIP-мойку, температуру и расходы.
Замена стандартных форсунок на более производительные может сэкономить до 2000 галлонов воды на один цикл мойки ферментера. Это особенно актуально для крупных заводов.
Стерилизация паром (SIP) для критичного оборудования
SIP (Sterilization in Place) это стерилизация насыщенным паром при 120°C и давлении 2 bar в течение 60–70 минут. Отличается от CIP тем, что убивает все микроорганизмы, включая споры. Применяется для линий розлива, оборудования для чистой культуры дрожжей, пробных партий.
Для мини-пивоварен SIP обычно избыточен. Но если вы работаете с лакто-ферментацией или разливаете пастеризованное пиво, SIP может окупиться за счёт снижения брака.
Ошибки, которые совершают при CIP
- Использовать холодную воду для предварительного ополаскивания (остатки пива не смываются, щёлочь не добирается до жира).
- Повторно использовать щелочной раствор 5+ раз (теряет эффективность, pH падает).
- Смешивать щёлочь и кислоту в одной системе (экзотермическая реакция с разбрызгиванием).
- Ополаскивать холодной водой после кислоты (минеральные соли остаются на стенках).
- Не мыть переходные трубки и мёртвые зоны (там накапливается биоплёнка).
- Пренебрегать дезинфекцией (щёлочь и кислота не убивают бактерии).
- Не откалибровать концентрацию химикатов (дозировка на глаз ведёт к браку).
- Использовать воду без умягчения для приготовления щелочного раствора (соли жёсткости образуют осадок).
Сколько стоит одна CIP-мойка 500-литровой пивоварни?
Прикинем затраты на один цикл для ЦКТ на 500 л. Цифры ориентировочные, реальные затраты зависят от местных тарифов на воду и электроэнергию, а также от стоимости химикатов у поставщика.
| Вода (5 циклов × 500 л) | ~2500 л × 0,005 $ = 12,50 $ |
| Щёлочь (12 л × 2%) | ~3 $ |
| Кислота (12 л × 1%) | ~2 $ |
| Дезинфектант НУК | ~5 $ |
| Энергия (нагрев воды на 50°C) | ~2 $ |
| Итого за цикл | ~25 $ |
| За год (300 циклов) | ~7500 $ |
Сравните: стоимость одного заражения партии 500 л пива (потеря плюс утилизация) 3000–10 000 $. Экономия на CIP обходится в разы дороже.
ГОСТ 31711-2012 устанавливает требования к гигиене производства, что подразумевает обязательное проведение CIP-мойки после каждого цикла.
Частые вопросы
Частые вопросы
Как часто нужна CIP-мойка?
После каждого брожения это стандарт. На промышленных пивоварнях после каждой смены. Для мини-пивоварни ежедневно или через день в сезон.
Если я домашний пивовар без CIP-системы, что делать?
Ручная мойка горячей водой плюс щёлочь (OxiClean, Pbtwebs) плюс перекись. ЦКТ легче мыть, чем открытые резервуары. Инвестировать в небольшую CIP-установку выгодно уже на 50 л объёма.
Какие болезни пива грозят при плохой мойке?
Кислотность (Lactobacillus) даёт привкус уксуса, йогурта. Плесень даёт затхлость. Фенольность (дикие дрожжи или хлор) даёт карболку. Картонный вкус это окисление после контаминации.
Можно ли повторно использовать щелочной раствор?
Да, 3–5 раз, пока раствор не потемнеет и не упадёт pH. Каждый повтор снижает моющую способность на ~20%. Кислотный раствор можно использовать до 10 раз.
Что делать, если на оборудовании остаются пятна после CIP?
Минеральные отложения: смягчить воду или добавить хелирующие агенты. Чёрные пятна это биоплёнка, продлить время дезинфекции. Белый налёт это остатки щёлочи или кислоты, промыть лучше.
Нужна ли пассивация нержавейки в пивоварне?
Да, для новых резервуаров. Методы: цитрат натрия (мягкий) или азотная кислота (сильнее). После пассивации нержавейка дольше сопротивляется коррозии.
Опасна ли надуксусная кислота для рук?
Да, при концентрации >2% может вызвать химический ожог. При работе нужны перчатки нитриловые (не латекс, НУК их разъедает), очки, респиратор. При попадании на кожу долго промыть проточной водой.
