Первый промышленный ЦКТ установили в 1928 году на баварской пивоварне. Сегодня без этой ёмкости не обходится ни одна современная пивоварня: от домашней в 40 литров до гиганта на 400 000 литров.
Короткий ответ
ЦКТ это герметичная ёмкость для брожения и дображивания пива в одном резервуаре. Главные параметры: угол конуса 60°, материал AISI 304, рабочее давление 1,5 бара, рубашка охлаждения на 2,5 бара.
Что такое ЦКТ и зачем он нужен
ЦКТ
Цилиндроконический танк это ёмкость из нержавеющей стали, состоящая из цилиндра и перевёрнутого конуса. Она предназначена для первичного и вторичного брожения пива в одной ёмкости.
В отличие от открытых чанов или деревянных бочек, ЦКТ герметична. Это даёт контроль давления CO₂ и исключает контакт с кислородом. Риск заражения пива посторонними микроорганизмами снижается в разы. Компактная вертикальная форма экономит площадь пивоварни.
На этапах производства пива ЦКТ заменяет сразу две ёмкости: бродильный чан и лагерный танк. Не нужна переливка сусла между ними, а значит меньше операций промывки и ниже риск окисления. Дрожжи оседают в конусе и удаляются через нижний кран, без насосов и дополнительных перекачек.
История ЦКТ: от Баварии до России
| Год | Событие | Регион |
|---|---|---|
| 1928 | Первый промышленный ЦКТ | Бавария |
| 1949 | Останкинский пивзавод | Москва |
| 1960-е | Массовое распространение | Европа |
| 2008 | Закрытие Останкинского | Москва |
| 2025 | Современные производители в РФ | Россия |
Останкинский завод, построенный в 1949 году, выпускал сорта «Останкинское», «Старая бочка», «Московское бочковое». Он работал до 2008 года, а в 2023 году здание снесли. Сегодня российские производители: Завод Танкострой, ООО СНАБТОРГ, «Сиберо» выпускают ЦКТ объёмом от 40 до 20 000 литров.

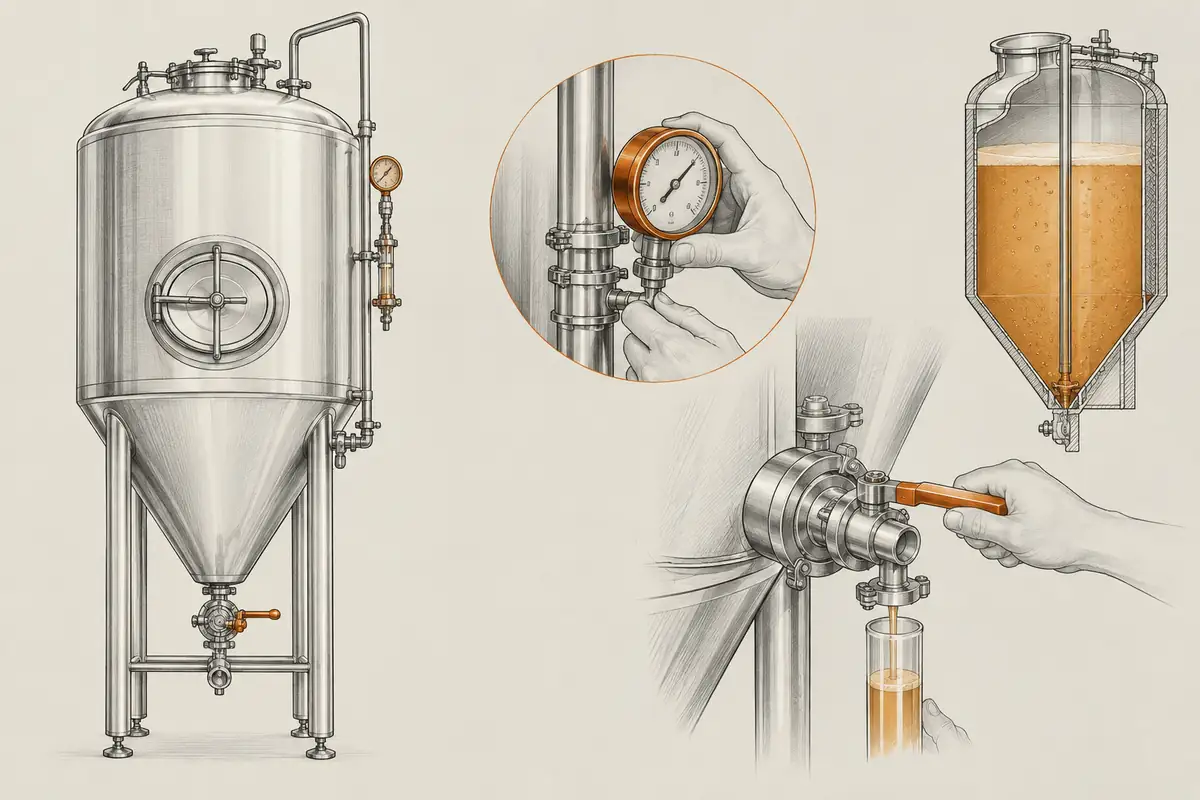

Конструкция ЦКТ: угол конуса, материал, рубашка охлаждения
Цилиндрическая часть имеет соотношение высоты к диаметру от 2:1 до 2,5:1. Чем выше танк, тем меньше площади пола он занимает. Предельная высота 20 метров, иначе давление столба жидкости начинает чрезмерно уплотнять дрожжи. Промышленные ЦКТ достигают диаметра 5 метров и высоты 15 метров, а их объём составляет 1000–3500 гектолитров (100 000–350 000 литров).
Угол конуса 60°. Это оптимальный компромисс: дрожжи оседают плотной массой, но не слеживаются в комок, и при съёме через нижний кран потери продукта минимальны. Угол 75° встречается реже, 90° практически не используется.
Материал: нержавеющая сталь AISI 304 (внутри) и AISI 430 снаружи. Для морских условий или агрессивных моющих сред применяют 316L, но для пивоварения 304 достаточно. Толщина стенок рассчитана на рабочее давление 1,5 бара и испытательное 2,5 бара.
Рубашка охлаждения состоит из одной секции на конусе и двух-четырёх на цилиндре. Давление в рубашке 2,5 бара, теплоноситель: ледяная вода или смесь пропиленгликоля с водой. Рубашка на конусе охлаждает дрожжевой слой, предотвращая перегрев в центре танка.
Преимущества ЦКТ перед другими ёмкостями
ЦКТ даёт возможность проводить первичное и вторичное брожение в одной ёмкости. Это в разы уменьшает вероятность заражения пива посторонними микроорганизмами. Компактное вертикальное расположение экономит производственную площадь.
Все современные крупные пивоварни используют исключительно ЦКТ. Альтернативы в прошлом: открытые кубические танки, деревянные бочки. Они сняты с производства из-за низкого контроля качества.
| Параметр | ЦКТ | Открытый танк | Деревянная бочка |
|---|---|---|---|
| Контроль температуры | Отличный (рубашка) | Слабый (воздух) | Средний (масса) |
| Контроль давления | Полный | Нет | Нет (пробка) |
| Безопасность от заражения | Высокая (герметична) | Низкая (люк открытый) | Средняя (щели) |
| Съём дрожжей | Идеален (конус) | Сложно (насос) | Вручную (кран) |
| Объём (практический) | 50–400 000 л | 500–50 000 л | 50–2000 л |
| Срок службы | 15–30 лет | 10–20 лет | 30–50 лет |
Как выбрать объём ЦКТ под вашу производительность
Номинальный объём танка всегда больше полезного. Зазор 15–20% нужен для пены, приёмника дрожжей и контроля уровня. Ещё 20–30% запаса закладывают сверх объёма одной варки, чтобы брожение проходило без выбросов.
Формула простая: объём ЦКТ = объём варки × 1,2–1,3. Полезный объём = номинальный × 0,8–0,85.
Минимальный объём для ускоренного выделения CO₂: 200–250 литров. Промышленные ЦКТ начинаются от 20–25 гектолитров (2000–2500 литров). Для домашних пивоварен доступны танки от 40 литров.
| Объём варки | Номинальный ЦКТ (×1,25) | Полезный объём (85%) |
|---|---|---|
| 50 л | 62,5 л (берём 65 л) | 53 л |
| 500 л | 625 л (берём 650 л) | 552 л |
| 2000 л | 2500 л | 2125 л |
| 10000 л | 12500 л | 10625 л |
Для домашней пивоварни достаточно танка на 50–100 л. Микропивоварне с варкой 500 л нужен ЦКТ на 600–650 л. Крупному заводу с объёмом 10 000 л: от 12 000 л и выше. Главное не брать танк впритык: пена выбьется через люк, и партия будет потеряна.
Цикл брожения в ЦКТ: температура, сроки, этапы
После кипячения сусла его охлаждают до температуры внесения дрожжей. Для верхового брожения (эль) это 14–25°C, для низового (лагер) 6–10°C. Главное брожение длится 5–7 дней и проходит четыре фазы: образование дрожжей (до 1,5 суток), период низкой пены (2–3 дня), пик интенсивности (3–4 дня), коллапс пены (2 дня).
Конец главного брожения определяют по видимому экстракту 3,5–4% (остаток сбраживаемых сахаров около 1%). После этого начинается дображивание: 7–21 день при температуре на 2–3°C ниже. Полный цикл от затирания до розлива занимает 14–30 дней.
| Параметр | Верховое (эль) | Низовое (лагер) |
|---|---|---|
| Температура главного брожения | 14–25°C | 6–10°C |
| Длительность главного брожения | 5–7 дней | 5–7 дней |
| Дображивание | 7–21 день | 7–21 день |
| Полный цикл | 14–30 дней | около 4 недель |
Подробнее о температурных режимах читайте в статье «Брожение пива: температура, время, верховое и низовое брожение».
Съём дрожжей и контроль осадка
В конусе ЦКТ дрожжи концентрируются путём гравитационного осаждения. Угол 60° даёт возможность оптимально уплотнять дрожжи под их собственным весом без избыточного уплотнения. Осадок скапливается в нижней части конуса и легко удаляется через кран.
Верхняя часть ЦКТ имеет люк для загрузки сусла (диаметр 400–600 мм для промышленных). Люк закрывается герметично для контроля давления.
ЦКТ и форфас: в чём разница
Форфас это цилиндрический танк со сферовидными торцами, без конического дна. Он предназначен для хранения и стабилизации готового пива перед розливом, а не для брожения. Давление в форфасе до 1 бара, тогда как в ЦКТ 1,5 бара.
| Параметр | ЦКТ | Форфас |
|---|---|---|
| Форма дна | Конус (60°) | Плоское или сфера |
| Назначение | Брожение, дображивание | Хранение, подача, газирование |
| Процесс в ёмкости | Ферментация (5–30 дней) | Стабилизация (2–7 дней) |
| Съём дрожжей | Да, из конуса | Нет |
| Типичное давление | 1,5 бара | 0,5–1 бара |
| Соотношение H/D | 2–2,5 : 1 | 1–1,5 : 1 |
Обе ёмкости нужны на производстве: ЦКТ даёт контроль брожения, форфас контроль газирования и температуры перед розливом. На малых пивоварнях форфас часто заменяют второй ЦКТ, если позволяют бюджет и место.
Что контролировать при работе с ЦКТ
Датчик температуры проверяют ежедневно. Утечка рубашки охлаждения приводит к росту температуры на 1–2°C в день, что даёт нежелательные эфиры. Манометр (шпунт-аппарат) показывает давление: начало брожения 0 бар, пик 0,5–1 бар, конец 0,3–0,5 бар. Если давление поднялось выше 2 бар, предохранительный клапан должен сработать.
Стандартная комплектация ЦКТ включает шпунт-аппарат (регулятор давления с манометром), предохранительный клапан, кран для отбора проб, вращающуюся моющую головку, датчик температуры. При упаковке пива давление CO₂ поддерживают на 0,5–1 бара выше равновесного, чтобы предотвратить пенообразование.
Безопасность
Работа с давлением опасна. Если предохранительный клапан не открылся при давлении выше 2,5 бара, ЦКТ может разорвать. Перед началом эксплуатации убедитесь, что клапан проверен и настроен правильно.
Кран для отбора проб нужен для контроля видимого экстракта. Уровень жидкости не должен превышать 80–85% номинала, иначе пена выбьется через люк. После окончания брожения дрожжи оседают в конусе и удаляются через нижний кран.
Типичные ошибки: перегрев дрожжей выше 25°C (появляются грубые эфиры), переполнение танка (потеря пены и сусла), негерметичный люк (окисление и заражение).
Производители ЦКТ в России
Основные производители ЦКТ в России: Завод Танкострой (ЦКТ объёмом до 20 000 литров), ООО СНАБТОРГ (г. Киров), ООО «Сиберо» (beertank.ru), компания «Флоутек-Систем». Также есть региональные производители в Москве, Санкт-Петербурге и других городах. При выборе обращайте внимание на сертификаты материала (AISI 304), гарантию на сварные швы (минимум 1 год) и наличие сервисного обслуживания.
По ГОСТ 31711-2012 пиво должно соответствовать общим техническим условиям, но стандарт не регламентирует конструкцию ЦКТ. Каждый производитель руководствуется собственными ТУ и расчётами на прочность.
Частые вопросы о ЦКТ
Частые вопросы
Почему угол конуса ЦКТ делают 60°?
Угол 60° даёт дрожжам оседать плотной массой и при съёме сокращает потери продукта. Более острый угол уплотняет дрожжи слишком сильно, более тупой не даёт им собраться в центре.
Чем отличается ЦКТ от форфаса?
У ЦКТ коническое дно (угол 60°), он предназначен для брожения и дображивания. У форфаса дно плоское или сферовидное, он служит только для хранения, стабилизации и газирования готового пива перед розливом.
Какой объём ЦКТ выбрать для домашней пивоварни?
Домашние ЦКТ выпускают от 40 литров. Если варите 30–50 л сусла за раз, берите танк на 50–100 л номинала: 15–20% объёма останется на пену и контроль уровня.
Сколько длится полный цикл брожения в ЦКТ?
От затирания до розлива проходит 14–30 дней. Для светлого лагера около 4 недель, для эля 8–14 дней. Главное брожение занимает 5–7 дней, дображивание 7–21 день.
Какое рабочее давление внутри ЦКТ?
Стандартное рабочее давление 1,5 бара. Оно создаётся естественно выделяющимся CO₂. Предохранительный клапан настроен на 1,5–2,5 бара, чтобы не допустить разрыва стенок.
Из какой стали делают ЦКТ?
Чаще всего используют нержавеющую сталь AISI 304 (внутри, контакт с суслом) и AISI 430 снаружи. Для агрессивных сред применяют 316L, но для пивоварения обычно хватает 304.
Что делать, если давление в ЦКТ превысило норму?
Штатно сработает предохранительный клапан. Если он не открылся, нужно стравить давление через шпунт-аппарат. Ни в коем случае не открывайте люк при давлении выше атмосферного: это опасно.
